Создать карточку операторского устройства

В LANBilling можно отслеживать состояние операторского сетевого оборудования и управлять им. Для этого добавьте устройства в систему.

  1. Перейдите в раздел «Оборудование» — «Операторы» — «Список оборудования».


  1. Можно добавить устройство в общий список или сразу включить его в ту или иную группу.

    • Если хотите просто добавить устройство, в левой части таблицы кликните строку «Все устройства».


    • Чтобы добавить новое устройство в группу, кликните строку с ней.


  2. Нажмите «Добавить».


  3. Выберите тип устройства: Switch или GPON.


  1. Если настроены шаблоны устройств, можно выбрать один из них. Часть полей заполнится в соответствии с настройками шаблона.


  2. Введите имя устройства.

  3. Укажите адрес, где установлено устройство.


  4. Введите номер первого порта и количество портов.

    Обратите внимание: если выбран шаблон, к устройству добавятся порты, настроенные в нём. Если дополнительно указать порты при создании устройства, они добавятся к тем, что есть в шаблоне.


  5. Параметр Agent-Remote-ID нужен для авторизации по DHCP опции 82. Формат: MAC-адрес без разделителей.


  6. В поле Community можно указать пароль (разделяемый secret) для работы с протоколом SNMP.


  7. Укажите IP-адрес устройства — он потребуется для работы с SNMP-агентом.

  8. Можно указать MAC-адрес устройства.

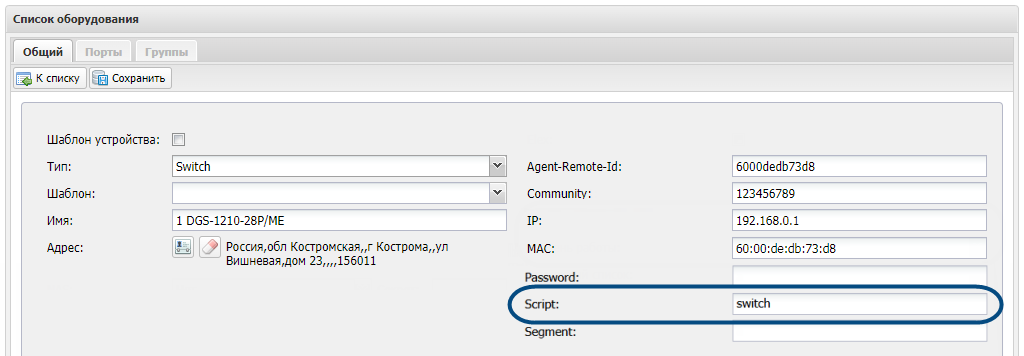

  9. Если вы используете модуль lbcore-rmm для получения диагностической информации об устройствах, укажите скрипт, который будет опрашивать оборудование.


  10. Если настроены дополнительные поля, заполните их.

  11. Сохраните устройство.


  1. Если настроены шаблоны устройств, можно выбрать один из них. Часть полей заполнится в соответствии с настройками шаблона.


  2. Введите имя устройства.

  3. Укажите адрес, где установлено устройство.


  4. Введите номер первого порта и количество портов.

    Обратите внимание: если выбран шаблон, к устройству добавятся порты, настроенные в нём. Если дополнительно указать порты при создании устройства, они добавятся к тем, что есть в шаблоне.


  5. Параметр Agent-Remote-ID нужен для авторизации по DHCP опции 82. Формат: MAC-адрес без разделителей.

  6. Параметр GPON_REGEX нужен для авторизации по DHCP опции 82.

    В этом поле нужно ввести регулярное выражение для разбора атрибута Agent-Circuit-Id. Из атрибута извлекаются:

    • идентификатор ONT — virtual-id;
    • идентификатор порта — port-id.

    Пример.

    Регулярное выражение GPON_REGEX для оборудования Eltex:

    .*([0-9a-fA-F]{2})([0-9a-fA-F]{8})$/$1/$2


  7. Можно указать IP-адрес и MAC-адрес устройства. Эти поля не влияют на работу, но в них можно хранить информацию об устройстве.


  8. Если вы используете модуль lbcore-rmm для получения диагностической информации об устройствах, укажите скрипт, который будет опрашивать оборудование.


  9. Если настроены дополнительные поля, заполните их.

  10. Сохраните устройство.


Устройство добавлено в систему. Порты, которые вы указали при создании, также добавлены, но с пустыми параметрами — их нужно настроить.
